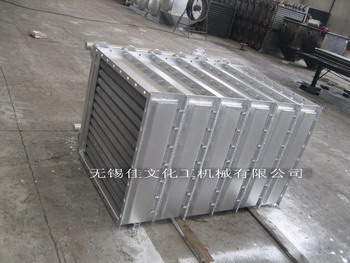

散熱器
翅片散熱器是氣體與液體熱交換器中使用 為廣泛的一種換熱設備，它通過在普通的基管上加裝翅片來達到強化傳熱的目的。
基管可以用鋼管；不銹鋼管；銅管等。
翅片也可以用鋼帶；不銹鋼帶，銅帶，鋁帶等。
凡在換熱管上加裝翅片,以達到增加散熱面積的冷熱交換器，均可歸納為“翅片管散熱器”。
工作原理
翅片管散熱器按翅片的結構形式可分為繞片式；串片式；焊片式；軋片式。常用的材料為鋼；不銹鋼；銅；鋁等。
翅片式散熱器目前使用 廣泛的是鋼鋁翅片管（繞片式鋼鋁復合型翅片管、軋片式鋼鋁復合型翅片管）它利用了鋼管的耐壓性和鋁的高效導熱性能，在專用的機床上復合而成。其接觸熱阻在210℃的工作情況下幾乎為零。
鋼鋁復合管散熱器具有其它類型翅片管散熱器不可替代的優勢。
翅片管散熱器一般用于加熱或冷卻空氣，具有結構緊湊，單位換熱面積大等特點。
廣泛應用于紡織，印染，石油，化工，干燥，電力等各個領域
設備規格及主要參數
SRL型散熱器基本參數表
|
散熱器型號
|
通風凈 截面積 （m2） |
散熱面積
（m2） |
熱
媒 |
管
束 數 |
受熱
面積 （m2） |
熱介質 通過截 面積 （m2） |
尺???寸???(mm)
|
聯
接 管 |
重量
(kg) |
||||||||
|
A
|
B
|
A1
|
B1
|
A2
|
B2
|
A3
|
B3
|
C
|
|||||||||
|
SRL-5×5/3
|
0.11
|
16.7
|
35
|
0.88
|
0.0070
|
500
|
400
|
545
|
500
|
575
|
540
|
605
|
570
|
200
|
5″/4
|
51
|
|
|
SRL-5×5/2
|
0.11
|
11.0
|
23
|
0.58
|
0.0046
|
160
|
38
|
||||||||||
|
SRL-10×5/3
|
0.22
|
34.0
|
35
|
1.76
|
0.0070
|
900
|
1000
|
1040
|
1070
|
200
|
83
|
||||||
|
SRL-10×5/2
|
0.22
|
22.3
|
23
|
1.16
|
0.0046
|
160
|
50
|
||||||||||
|
SRL-12×5/3
|
0.27
|
42.6
|
35
|
2.20
|
0.0070
|
1200
|
1250
|
1290
|
1320
|
200
|
99
|
||||||
|
SRL-12×5/2
|
0.27
|
28.0
|
23
|
1.45
|
0.0046
|
160
|
71
|
||||||||||
|
SRL-6×6/3
|
0.15
|
23.6
|
41
|
1.24
|
0.0082
|
600
|
500
|
635
|
600
|
665
|
640
|
695
|
670
|
200
|
3″/2
|
66
|
|
|
SRL-6×6/2
|
0.15
|
15.6
|
27
|
0.82
|
0.0054
|
160
|
43
|
||||||||||
|
SRL-10×6/3
|
0.26
|
39.8
|
41
|
2.06
|
0.0082
|
900
|
1000
|
1040
|
1070
|
200
|
95
|
||||||
|
SRL-10×6/2
|
0.26
|
26.2
|
27
|
1.36
|
0.0054
|
160
|
59
|
||||||||||
|
SRL-12×6/3
|
0.32
|
49.9
|
41
|
2.58
|
0.0082
|
1200
|
1250
|
1290
|
1320
|
200
|
113
|
||||||
|
SRL-12×6/2
|
0.32
|
32.9
|
27
|
1.70
|
0.0054
|
160
|
81
|
||||||||||
|
SRL-15×6/3
|
0.39
|
60.0
|
41
|
3.09
|
0.0082
|
1400
|
1500
|
1540
|
1570
|
200
|
131
|
||||||
|
SRL-15×6/2
|
0.39
|
39.5
|
27
|
2.04
|
0.0054
|
160
|
94
|
||||||||||
|
SRL-24×6/3
|
0.60
|
95.8
|
41
|
4.89
|
0.0082
|
2300
|
2400
|
2440
|
2470
|
200
|
197
|
||||||
|
SRL-24×6/2
|
0.60
|
63.1
|
27
|
3.23
|
0.0054
|
160
|
138
|
||||||||||
|
SRL-7×7/3
|
0.21
|
31.7
|
47
|
1.65
|
0.0094
|
700
|
600
|
725
|
700
|
755
|
740
|
785
|
770
|
200
|
2″
|
83
|
|
|
SRL-7×7/2
|
0.21
|
20.9
|
31
|
1.09
|
0.0062
|
160
|
60
|
||||||||||
|
SRL-10×7/3
|
0.30
|
45.7
|
47
|
2.36
|
0.0094
|
900
|
1000
|
1040
|
1070
|
200
|
107
|
||||||
|
SRL-10×7/2
|
0.30
|
31.0
|
31
|
1.56
|
0.0062
|
160
|
77
|
||||||||||
|
SRL-12×7/3
|
0.37
|
57.2
|
47
|
2.96
|
0.0094
|
1200
|
1250
|
1290
|
1320
|
200
|
127
|
||||||
|
SRL-12×7/2
|
0.37
|
37.8
|
31
|
1.95
|
0.0062
|
160
|
91
|
||||||||||
|
SRL-14×7/3
|
0.43
|
66.1
|
47
|
3.41
|
0.0094
|
1400
|
1450
|
1490
|
1250
|
200
|
144
|
||||||
|
SRL-14×7/2
|
0.43
|
43.6
|
31
|
2.25
|
0.0062
|
160
|
102
|
||||||||||
|
SRL-15×7/3
|
0.45
|
68.8
|
47
|
3.54
|
0.0094
|
1400
|
1500
|
1540
|
1570
|
200
|
148
|
||||||
|
SRL-15×7/2
|
0.45
|
45.4
|
31
|
2.34
|
0.0062
|
160
|
105
|
||||||||||
|
SRL-17×7/3
|
0.50
|
80.4
|
47
|
4.13
|
0.0094
|
1700
|
1750
|
1790
|
1820
|
200
|
169
|
||||||
|
SRL-17×7/2
|
0.50
|
53.1
|
31
|
2.73
|
0.0062
|
160
|
120
|
||||||||||
|
SRL-22×7/3
|
0.66
|
101.3
|
47
|
5.21
|
0.0094
|
2100
|
2200
|
2240
|
2270
|
200
|
196
|
||||||
|
SRL-22×7/2
|
0.66
|
66.8
|
31
|
3.43
|
0.0062
|
160
|
145
|
||||||||||
|
SRL-15×10/3
|
0.69
|
95.2
|
65
|
4.91
|
0.0130
|
1000
|
1400
|
995
|
1500
|
1025
|
1540
|
1055
|
1570
|
200
|
5″/2
|
215
|
|
|
SRL-15×10/2
|
0.69
|
63.0
|
43
|
3.25
|
0.0086
|
160
|
140
|
||||||||||
|
SRL-17×10/3
|
0.74
|
111.4
|
65
|
5.72
|
0.0130
|
1700
|
1750
|
1790
|
1320
|
200
|
226
|
||||||
|
SRL-17×10/2
|
0.74
|
73.6
|
43
|
3.89
|
0.0086
|
160
|
159
|
||||||||||
|
SRL-20×10/3
|
0.85
|
127.5
|
65
|
6.54
|
0.0130
|
1900
|
2000
|
2040
|
2070
|
200
|
252
|
||||||
|
SRL-20×10/2
|
0.85
|
84.2
|
43
|
4.33
|
0.0086
|
160
|
177
|
||||||||||
|
SRL-14×8/2
|
0.54
|
50.7
|
35
|
2.55
|
0.0070
|
800
|
1400
|
815
|
1450
|
845
|
1490
|
875
|
1520
|
160
|
2″
|
108
|
|
